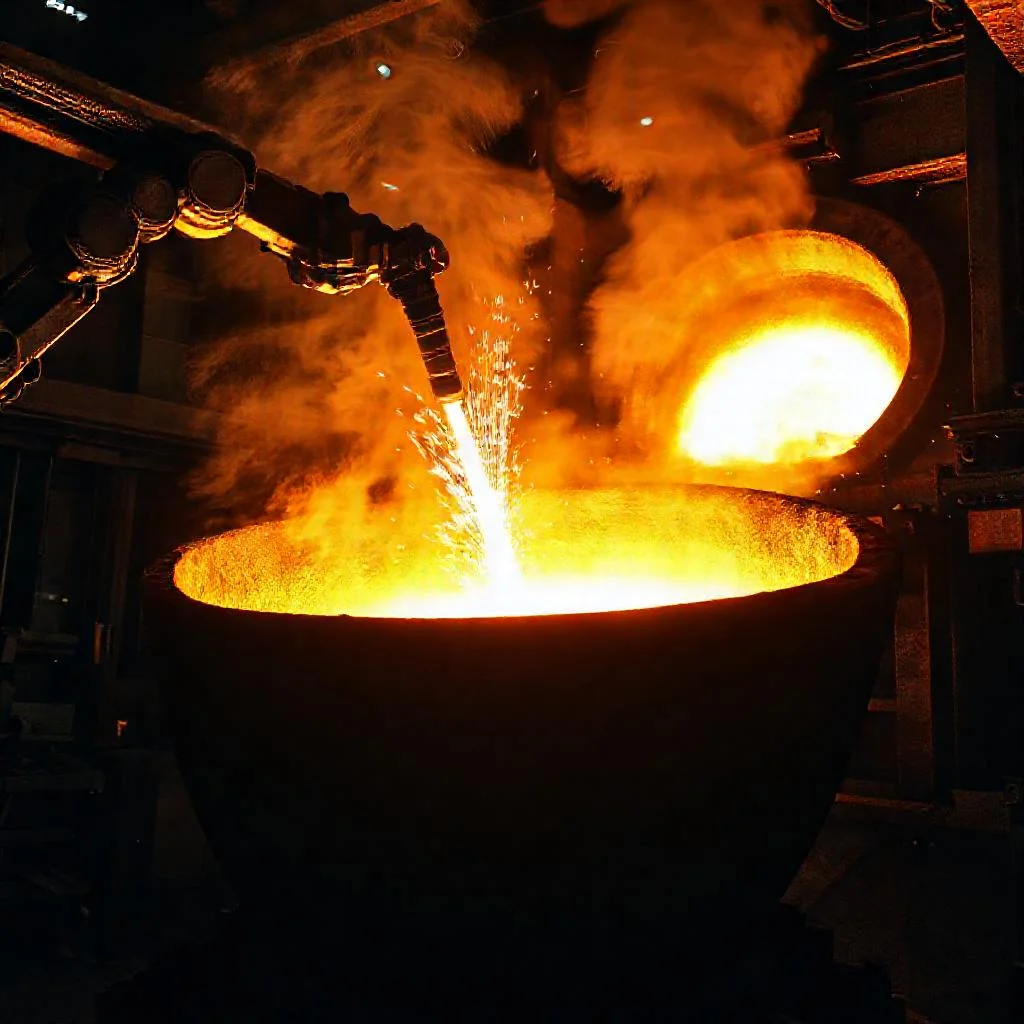

Как отбирают пробу жидкой стали из глубокого ковша

Погружение в процесс: почему контроль начинается задолго до разливки

Представь себе гигантский ковш, вмещающий 350 тонн раскаленного металла при температуре свыше 1600°C. Это не просто емкость, а высокотехнологичный реактор, где кипят сложные металлургические процессы. Качество будущей стали, ее прочность и пластичность на 80% определяются именно здесь, на этапе доводки. И ключевая роль в этой симфонии принадлежит оператору, который управляет щупом для отбора проб, рискуя ошибиться буквально на сантиметры.

Ошибка в анализе химсостава может обернуться отбраковкой целой партии проката стоимостью в миллионы рублей. Поэтому процедура забора жидкой пробы — это строго регламентированный ритуал, где важна каждая секунда. Современные сталеплавильные цеха оснащены автоматизированными манипуляторами, но даже они действуют по алгоритму, выработанному десятилетиями практики, чтобы исключить брак и гарантировать достоверность результатов для последующего экспресс-анализа.

Снаряжение и погружение: техника безопасности в экстремальных условиях

Главный инструмент — это одноразовая пробница, представляющая собой стальную трубку с кварцевым наконечником. Внутри находится камера, которая заполняется расплавом под действием вакуума или давления аргона. Конструкция пробирки продумана так, чтобы исключить попадание шлака — легкой пленки оксидов, плавающей на поверхности металла. Если шлак попадет в пробу, анализ покажет искаженные данные, что приведет к неправильной корректировке легирующих добавок.

Погружение происходит строго вертикально в геометрический центр зеркала ванны. Глубина отбора проб варьируется от 300 до 500 мм ниже уровня шлака, что обеспечивает репрезентативность выборки из глубинных слоев. Щуп выдерживает термический удар и находится в расплаве не более 5-7 секунд — за это время камера успевает заполниться, а сам инструмент не перегревается. Критически важно соблюдать угол наклона, чтобы избежать закручивания металла и захвата неметаллических включений.

• Контроль шлака: предварительное скачивание или продувка инертным газом для минимизации эмульсии.
• Температурный режим: обязательная замерка температуры перед отбором, так как от нее зависит вязкость и текучесть пробы.
• Синхронизация времени: отбор строго после дегазации и гомогенизирующей продувки, чтобы состав был усредненным.
• Точка замера: фиксация координат манипулятора для воспроизводимости условий от партии к партии.

Манипуляция и логистика: путь от ковша до вакуумной камеры

После извлечения щуп передается в лабораторию не по воздуху, а по пневмопочте. Это не просто пересылка — это гонка со временем, ведь металл продолжает остывать и взаимодействовать с атмосферой. Среднее время доставки образца не превышает 60 секунд, что минимизирует риск окисления поверхности среза. В экстренных случаях используется автоматизированная роботизированная тележка, которая синхронизирует свой маршрут с циклом плавки.

Сама пробница прибывает в пылающем состоянии, и техник-лаборант немедленно извлекает стальной стержень. Его охлаждают в воде, но не до полного остывания, а до состояния, когда стружку можно снять без образования трещин от закалки. Далее образец помещается в спектрометр, и уже через 3-4 минуты технолог получает полный расклад по содержанию углерода, серы, фосфора и легирующих элементов. Система автоматически сверяет полученные данные с «паспортом плавки».

Интерпретация данных: как избежать «ложных приседаний»

Точность — вежливость королей, но в металлургии это еще и экономия. Получив спектрограмму, технолог сравнивает фактические показатели с целевым химическим составом марки стали. Ошибка в 0,01% углерода может сделать сталь слишком хрупкой или, наоборот, излишне мягкой. Поэтому параллельно с основным химическим анализом проводится контроль термического узла, чтобы убедиться, что проба не была отобрана из «перегретой» или «холодной» зоны.

Существует вероятность получения невалидного результата, когда в камеру попал шлак или пробница дала трещину. В таких случаях лаборатория выдает сигнал «повторный отбор». Это не считается браком, а воспринимается как штатная ситуация, позволяющая перестраховаться. Ведущие заводы используют так называемую «двойную пробу» — извлекают два образца одновременно, один из которых хранится в резерве для арбитражного анализа при возникновении споров с заказчиком.

«Металлургия — это искусство точно лгать статистике. Но когда речь идет о пробе из ковша, ложь недопустима: цена ошибки — это не просто цифры в отчете, а разрушенные мосты и лопнувшие турбины».

Автоматизация и будущее пробоотбора: цифровые двойники плавки

Сегодня на современных комплексах, таких как конвертеры с комбинированной продувкой, все чаще используются стационарные подфурменные зонды. Они позволяют отбирать пробу и замерять температуру одновременно, прямо во время продувки кислородом. Это не только сокращает время плавки, но и снижает потери металла на угар. Сенсоры передают данные в систему управления в режиме реального времени, что позволяет вносить корректировки в процесс прямо на ходу, без прерывания агрегата.

В будущем нас ждет полный отказ от физического погружения пробников на основе компьютерного моделирования вязкости. Нейросети, обученные на тысячах прошлых плавок, смогут предсказывать химический состав по косвенным параметрам: акустической эмиссии, магнитной проницаемости и тепловизорным снимкам поверхности. Однако до полной отмены физического контроля еще далеко — реальный образец всегда будет эталоном, подтверждающим надежность цифровых расчетов. Отбор проб останется важнейшей процедурой, гарантирующей качество металла от ковша до готового рулона.
