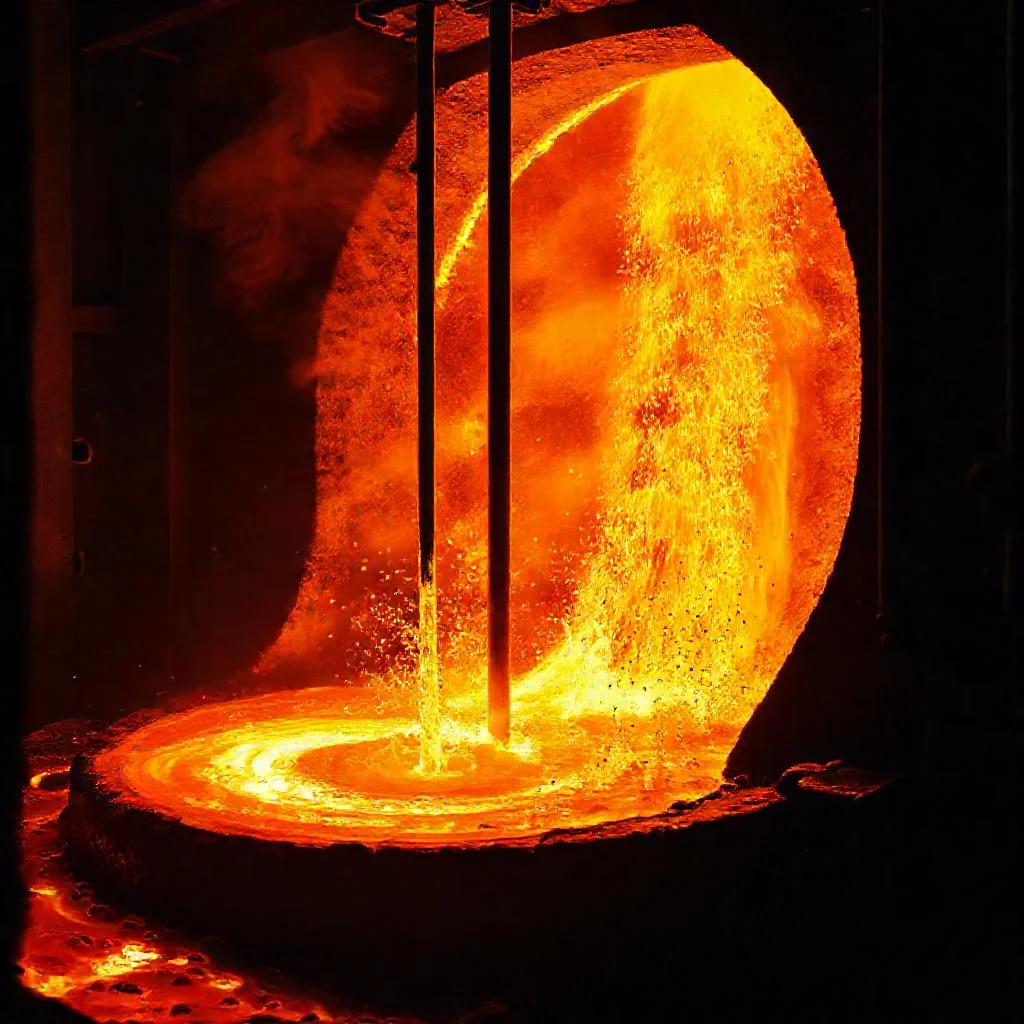

Анатомия газового удара: как устроена подача кислорода через опускаемую фурму
Представьте себе доменную печь как раскаленное сердце металлургического завода. Чтобы заставить это сердце биться быстрее и эффективнее, в расплав чугуна вводят технический кислород. Но ключевой нюанс кроется не в самом газе, а в механике его доставки. Опускаемая фурма — это не просто труба, это высокоточный инструмент, который погружается в жидкий металл на глубину до нескольких метров, чтобы создать зону интенсивного окисления.
Физика процесса строится на принципе сверхзвуковых струй. Когда кислород проходит через сопло Лаваля, его скорость превышает скорость звука, достигая 400–500 м/с. Именно такая скорость позволяет газу не «булькать» у поверхности, а пробивать толщу шлака и металла, формируя реакционную зону. Внутри этой зоны температура локально поднимается до 2000–2500°C, что инициирует экзотермические реакции, удаляющие примеси и разогревающие ванну.
Конструктивные решения: от сопла до системы охлаждения
Инженерная мысль не стоит на месте, поэтому современные фурмы — это многослойные конструкции. Внешний кожух, как правило, медный, поскольку медь обладает выдающейся теплопроводностью. Внутренние каналы занимает охлаждающая вода, которая циркулирует под давлением 80–120 атмосфер, отводя колоссальные тепловые нагрузки от стенок. Без такой защиты фурма расплавилась бы за считанные секунды, как свеча под паяльной лампой.
Вариативность конструкций поражает: от одноканальных монолитных решений до многоканальных пакетов с пятью-семью соплами. Для дифференцированной продувки применяют фурмы с изменяемым углом наклона сопел. Это позволяет либо «жестко» перемешивать ванну, создавая глубокую воронку, либо работать в щадящем режиме, когда кислород подается под небольшим углом к горизонту для мягкого обезуглероживания без выбросов.
«Опускаемая фурма — это скальпель металлурга. Если подать чистый кислород слишком агрессивно, расплав начнет выбрасывать куски металла и шлака, превращая плавильное отделение в зону боевых действий. Настоящее мастерство — балансировать между химией элемента и физикой потока».
Режимы продувки: от черновой доводки до рафинирования
На практике металлурги различают три ключевых режима. Первый — «жесткая продувка», когда фурма опускается на максимальную глубину, а давление кислорода превышает 15 атмосфер. Этот режим используется для интенсивного удаления углерода и разогрева ванны за счет энергии сгорания примесей. Второй режим — «мягкий», характерен для этапа десульфурации, когда потребуется снизить интенсивность барботажа, чтобы ввести флюсы в расплав без чрезмерного окисления железа.
Третий режим — импульсный, или пульсирующий. Кислород подается сериями с интервалом в 2–5 секунд. Это обеспечивает уникальное качество перемешивания: жидкая сталь начинает циркулировать по сложной спиральной траектории, что выравнивает температурное поле и ускоряет ассимиляцию легирующих добавок. Опытный сталевар по звуку печи и характеру факела может точно определить, наступил ли момент для перехода с одного режима на другой.
Критический контроль: давление, расход и траектория струи
Управление процессом требует постоянного внимания к трем параметрам. Расход кислорода варьируется от 1 до 5 кубометров в минуту на тонну жидкой стали. Давление на входе в фурму должно быть стабильным, однако в момент погружения сопла в расплав происходит так называемый «удар» — противодавление ванны, которое может достигать 8–12 бар. Система автоматического регулирования обязана мгновенно компенсировать этот скачок, иначе газ пойдет в обход и произойдет выбивание металла.
Кроме того, обязателен контроль траектории погружения. Вертикальная ось фурмы должна совпадать с геометрическим центром кислородного пятна. Смещение всего на 10–15 сантиметров от оси ванны приводит к неравномерному прогару футеровки и образованию «мертвых зон» на дне конвертера. Для этого современные комплексы оснащают лазерными дальномерами и системами видеофиксации, которые определяют положение фурмы с точностью до миллиметра.
Безопасность и экономика кислородного дутья
Опасность процесса кроется в образовании аэрозолей и пыли, насыщенной оксидами железа. Поэтому в зоне работы фурмы обязательна мощная аспирационная система и постоянный анализ газовой фазы на содержание монооксида углерода. Провал в управлении может привести к аварийному сбросу кислорода через колошник, что чревато взрывом гремучей смеси. На каждом металлургическом комбинате действуют строгие регламенты блокировок: фурма не опустится, если давление воды охлаждения снизится ниже критической отметки.
Экономическая эффективность напрямую связана с чистотой кислорода. Использование газа с примесями азота свыше 0,5% резко ухудшает тепловой баланс: балластный азот охлаждает ванну и повышает показатель расхода флюсов. Поэтому современная практика диктует использование криогенных установок разделения воздуха, которые выдают продукт с чистотой 99,5–99,9%. Этот, казалось бы, незначительный процент чистоты окупается сотнями миллионов рублей годовой экономии на комбинате полного цикла.
Инновации в тулировании: что изменилось за 20 лет
Цифровые двойники и нейросети уже прогнозируют поведение расплава еще до фактической подачи газа. Математическая модель учитывает вязкость шлака, температуру чугуна и химический состав, чтобы заранее рассчитать оптимальную глубину погружения сопла. Разработка комбинированных агрегатов (например, AOD-конвертеров) показывает, что фурма может работать в тандеме с донными пробками из инертного газа, что дополнительно стабилизирует процесс.
Технология эжекции, которая еще пару десятилетий назад считалась лабораторной экзотикой, теперь полноценно применяется в кислородных фурмах. Эжекторы, встроенные в сопло, подсасывают в реакционную зону газы из окружающей печи, что увеличивает коэффициент использования кислорода до 95%. Это позволяет сократить время плавки на 7-10%, снизить угар металла, а также уменьшить выбросы пыли в атмосферу.
Ключевые параметры работы опускаемой фурмы
| Параметр / Характеристика | Значение / Диапазон | Примечание / Физическая суть |
|---|---|---|
| Скорость кислородной струи на выходе из сопла | 400–500 м/с (сверхзвуковая) | Превышение скорости звука достигается конструкцией сопла Лаваля |
| Обеспечивает пробивание слоя шлака с образованием реакционной зоны (а не «бульканье» у поверхности) | ||
| Глубина погружения фурмы в расплав | До нескольких метров | Критически важно для создания зоны интенсивного окисления в толще металла |
| Температура в реакционной зоне | 2000–2500 °C | Локальный нагрев в зоне продувки вызывает экзотермические реакции удаления примесей |
| Давление охлаждающей воды | 80–120 атмосфер | Циркулирует по внутренним каналам; медный кожух (высокая теплопроводность) защищает фурму от расплавления |
| Конфигурация сопел | От 1 до 5–7 сопел (одноканальные / многоканальные) | Монолитные или пакетные конструкции |
| Изменяемый угол наклона сопел для «жесткого» или «щадящего» режима продувки (глубокая воронка vs мягкое обезуглероживание) | ||
| Режимы продувки | Жесткая: глубинная подача, давление O₂ > 15 атмосфер | Удаление углерода и разогрев ванны; интенсивное перемешивание |
| Мягкая и Импульсная (пульсирующая) | Мягкая — десульфурация с вводом флюсов; Импульсная — сериями каждые 2–5 секунд для спиральной циркуляции и выравнивания температуры | |
| Давление кислорода при продувке | Входное давление — стабильное | Контроль для равномерного технологического режима |
| Противодавление ванны («удар» при погружении) — 8–12 бар | Требует мгновенной компенсации системой автоматического регулирования для предотвращения выбивания металла | |
| Расход кислорода | 1–5 м³/мин на тонну жидкой стали | Зависит от технологического этапа и требуемой интенсивности окисления |
| Точность позиционирования вертикальной оси | Отклонение не более 10–15 см от центра ванны (контроль до 1 мм) | Лазерные дальномеры и видеофиксация исключают неравномерный прогар футеровки и «мертвые зоны» на дне |
| Требования к чистоте кислорода | 99,5–99,9 % (чистота) | Примеси N₂ свыше 0,5% охлаждают ванну, ухудшают тепловой баланс и повышают расход флюсов |
| Продукт криогенных установок разделения воздуха | ||
| Эффективность с эжектором в сопле | Коэффициент использования O₂ до 95% | Подсос газов из печи; сокращение времени плавки на 7–10%, снижение угара металла и выбросов пыли |
| Критерий безопасности охлаждения | Блокировка опускания фурмы при снижении давления воды ниже критического | Предотвращение аварийного сброса O₂ и взрыва гремучей смеси |
Ключевые вопросы о подаче кислорода через опускаемую фурму
Как кислород проходит через сопло и почему это важно?
Кислород проходит через сопло Лаваля, где его скорость превышает скорость звука, достигая 400–500 м/с. Это позволяет газу не «булькать» у поверхности, а пробивать толщу шлака и металла, создавая реакционную зону с температурой 2000–2500°C. Без сверхзвуковой струи процесс окисления был бы неэффективным.
Как фурма защищена от расплавления в жидком металле?
Фурма — многослойная конструкция с медным внешним кожухом, который обладает выдающейся теплопроводностью. Внутренние каналы заполнены охлаждающей водой, циркулирующей под давлением 80–120 атмосфер. Это отводит колоссальные тепловые нагрузки, иначе фурма расплавилась бы за секунды.
Какие существуют режимы продувки и чем они отличаются?
Различают три ключевых режима: «жесткая продувка» при давлении свыше 15 атмосфер для удаления углерода и разогрева ванны, «мягкая» — для десульфурации и ввода флюсов без чрезмерного окисления, и «импульсная» — с интервалами 2–5 секунд для равномерного перемешивания и выравнивания температурного поля.
Как компенсируется «удар» при погружении сопла в расплав?
При погружении в ванну возникает противодавление до 8–12 бар. Система автоматического регулирования должна мгновенно компенсировать этот скачок, иначе газ пойдет в обход и произойдет выбивание металла. Контроль давления на входе в фурму критичен для безопасности процесса.
Как контролируется точное положение фурмы относительно ванны?
Вертикальная ось фурмы должна совпадать с геометрическим центром кислородного пятна. Смещение даже на 10–15 см приводит к неравномерному прогару футеровки. Современные комплексы используют лазерные дальномеры и системы видеофиксации, определяющие положение с точностью до миллиметра.
