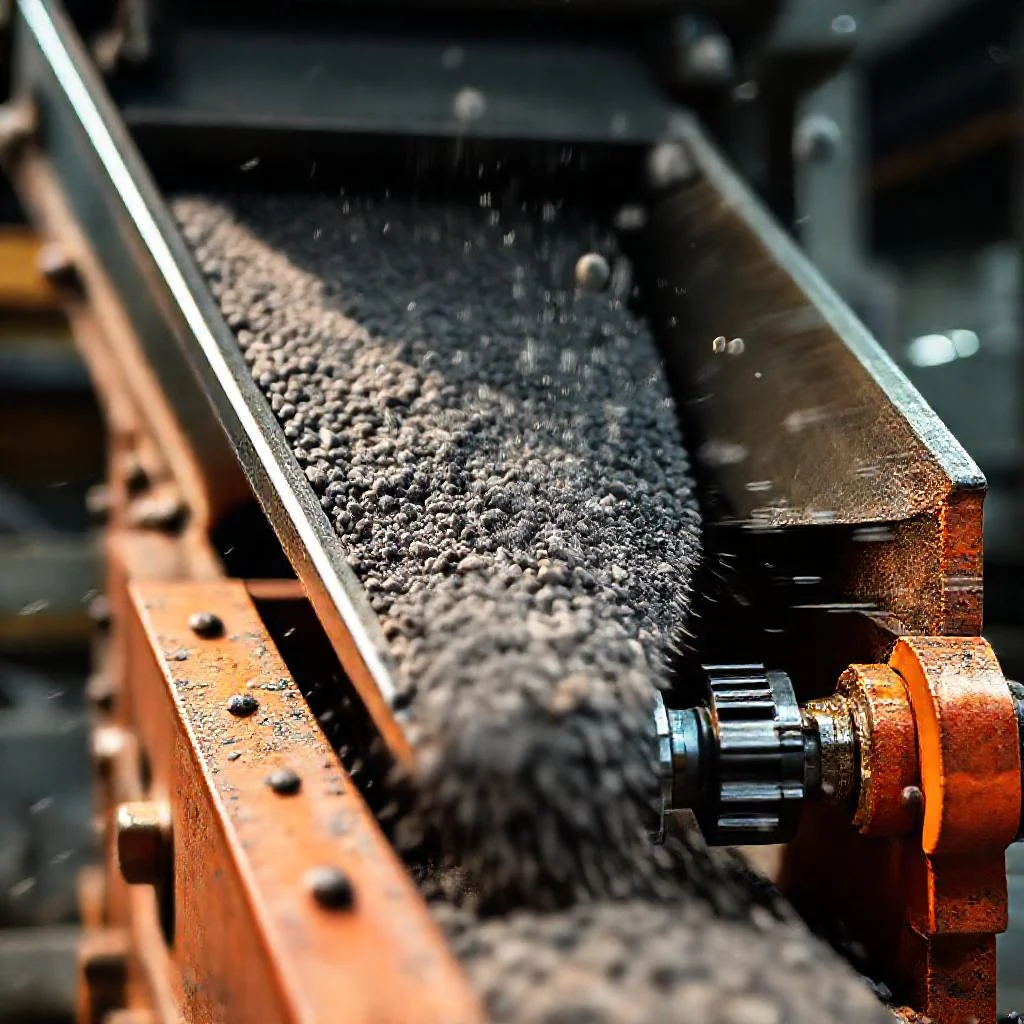

Как работает вибрационный питатель при подаче сырья

Анатомия вибрационного импульса: как зарождается движение сырья

Представьте себе автоматизированную линию, где каждая секунда простоя стоит ощутимых денег. В самом сердце дозирования и перемещения сыпучих грузов — будь то цемент, гранулы полимеров или зерно — пульсирует неприметный, но критически важный механизм. Вибрационный питатель — это не просто «трясущийся лоток», а высокоточный исполнительный механизм, преобразующий электрическую энергию в направленную механическую вибрацию, которая буквально «заставляет» частицы сырья скользить вперед микронными шагами.

Основной принцип работы базируется на возбуждении резонансных колебаний рабочего органа, чаще всего лотка, под действием двух дебалансных вибраторов или электромагнитного привода. Частота и амплитуда колебаний здесь — не случайные величины, а строго рассчитанные параметры. Они подбираются под конкретный тип материала, его влажность, плотность и требуемую производительность, что превращает простой узел в интеллектуальный инструмент управления потоком.

Физика процесса: от хаоса к равномерному потоку

Секрет кроется в цикличности движения: рабочая поверхность совершает возвратно-поступательные движения по сложной траектории под небольшим углом к горизонту. Во время фазы «броска» лоток движется вверх и вперед, подбрасывая частицы на микроскопическую высоту, а затем резко уходит назад, оставляя сырье в состоянии кратковременного полета. Именно микрополеты и микроудары, следующие с частотой в тысячи циклов в минуту, создают эффект «псевдожидкости», при котором трение покоя между частицами и лотком становится меньше динамического сопротивления.

Такой режим обеспечивает сразу два критических преимущества. Во-первых, происходит щадящее транспортирование — абразивные и хрупкие материалы не истираются и не разрушаются, в отличие от шнековых или ленточных механизмов. Во-вторых, достигается уникальная равномерность дозирования с погрешностью менее 1%, что критично при подаче реагентов в смесители или компонентов на весовые дозаторы в пищевой и химической промышленности.

Ключевые параметры настройки: управляем судьбой потока

Управление вибрационным питателем напоминает тонкую настройку музыкального инструмента: слишком слабое усилие — и поток остановится, слишком грубая настройка — и сырье пойдет лавиной, переполняя приемный бункер. Главный рычаг управления — изменение амплитуды колебаний, которое чаще всего реализуется через регулировку питающего напряжения или угла наклона дебалансов.

Наиболее продвинутые модели используют принцип резонансной настройки, когда частота привода совпадает с собственной частотой системы «груз-лоток». Это позволяет добиться максимальной эффективности при минимальном энергопотреблении. Однако важно учитывать, что характеристики зависят от заполнения бункера, поэтому современные контроллеры анализируют текущую нагрузку и динамически корректируют параметры вибрации в режиме реального времени.

• Регулировка амплитуды — изменение силы толчка и дальности микрополета, влияет на объем расхода сырья.
• Управление частотой — позволяет избежать резонансных пиков на корпусных конструкциях и снизить шумность.
• Угол наклона лотка — геометрия подачи: чем круче наклон вниз, тем выше скорость, но ниже точность дозирования.
• Контроль виброускорения — защищает от «зависания» влажных или слеживающихся материалов на рабочей плите.

Тонкие материи: взаимодействие с характеристиками сырья

Профессиональный технолог знает, что один и тот же питатель будет вести себя диаметрально противоположно с сухим песком и влажной глиной. Решающую роль играет так называемый коэффициент внутреннего трения и адгезия частиц. Для липких, склонных к налипанию продуктов (влажный шрот, комкующиеся удобрения) требуется увеличенная амплитуда вибрации и лотки с тефлоновым или полиуретановым покрытием, чтобы исключить налипание и последующее забивание рабочей зоны.

С другой стороны, сырье с высокой насыпной плотностью, например металлическая стружка или руда, требует более массивных конструкций с повышенной жесткостью рамы и мощными вибровозбудителями. Пренебрежение свойствами влажности и гранулометрического состава приводит к сегрегации — расслоению смеси по фракциям, что губительно для качества конечного продукта. Поэтому профессионалы всегда проводят тестовые прогоны партии перед вводом оборудования в серийную эксплуатацию.

«Настоящее мастерство в подаче сырья — это не бешеный напор конвейера, а тихая симфония вибраций, где каждая частица движется с точностью метронома, а питатель звучит в унисон с потребностями всего производства».

Адаптивность и интеграция: питатель как часть умной фабрики

Современный вибрационный питатель — это далеко не пассивный узел, а активный элемент системы автоматизации. Он способен получать аналоговые сигналы 4-20 мА от весового терминала и мгновенно корректировать свою интенсивность, компенсируя дрейф массы в бункере. Это позволяет строить высокоточные поточные линии, где каждый килограмм сырья проходит строгий учет.

Интеграция в сегмент IoT-решений открывает новые горизонты: датчики виброускорения передают диагностические данные на центральный пульт, прогнозируя износ опорных сайлентблоков и подшипников вибраторов. Инженеры получают возможность проводить предиктивное техническое обслуживание, исключая внезапные остановки из-за выхода из строя узлов. В итоге, правильно настроенный питатель является не просто транспортной трубой, а высокоточным дозатором, экономящим сырье, электроэнергию и время технолога.
