Почему сушка горячим воздухом — финальный аккорд технологии травления
Травление печатных плат или металла — это агрессивный химический процесс, который заканчивается не в момент смыва реагента, а тогда, когда поверхность полностью избавляется от влаги. Оставшиеся капли воды — это не просто эстетический дефект, а катализатор окисления, снижающий адгезию защитных покрытий. Именно здесь в игру вступает сушка потоком нагретого воздуха, которая вытесняет молекулы воды из микропор и капиллярных зазоров, куда не добраться ни одному полотенцу.
В отличие от пассивного испарения при комнатной температуре, принудительная конвекция создает градиент парциального давления. Теплый воздух удерживает больше влаги, а его движение постоянно обновляет слой у поверхности, не позволяя воздуху насытиться и остановить процесс. Это превращает сушку из ожидания в управляемую технологическую операцию, где время — валюта, а температура — точный инструмент.
Физика процесса: почему горячий поток работает эффективнее
Секрет кроется в трех параметрах, которые работают синергично: температура, скорость потока и точка росы. Когда вы нагреваете воздух до 60–80°C, его влагоемкость возрастает в разы, а вязкость падает, позволяя струе проникать в самые труднодоступные места — под компоненты и в переходные отверстия. Скорость потока разрушает пограничный слой, который является главным барьером для испарения.
Сушильная камера после травления работает как мощный насос, вытягивающий пары. Если вы используете рециркуляцию, обязательно следите за осушением воздуха на входе — иначе вы просто гоняете влагу по кругу. Профессиональные линии используют двухстадийный режим: сначала мощный обдув холодным воздухом для снятия основной пленки, затем горячий этап для финишной полировки поверхности.
- Снижение риска сталагмитов из солей и окислов в местах испарения капель.
- Ускорение адгезии лаков, паяльных масок и фоторезиста.
- Исключение водяных разводов, которые портят внешний вид металлизации.
- Защита тонких дорожек от электрохимической коррозии.
Критический контроль температуры: баланс между скоростью и качеством
Главная ошибка оператора — желание выставить максимальный нагрев. При температуре выше 90–100°C на чистой меди начинают образовываться оксидные пленки, которые меняют цвет поверхности и ухудшают паяемость. Для материалов с низкой термостойкостью, например, для гибких подложек или пластика, перегрев чреват деформацией и потерей точности размеров.
Оптимальный режим — это пирамида: сначала мягкий прогрев при 50°C для стабилизации температуры всей детали, затем кратковременный импульс при 70–80°C с высокой скоростью вентилятора. Используйте инфракрасные пирометры или термопары для обратной связи, но помните: температура воздуха в камере и температура самой платы — это разные величины. Плата всегда холоднее из-за испарения влаги.
«Влажность — это тень, которую невозможно стереть тряпкой. Только тепло и движение, как лучи солнца и ветер, могут выгнать её из самых тёмных углов рельефа».
Оборудование и типовые ошибки при организации сушки

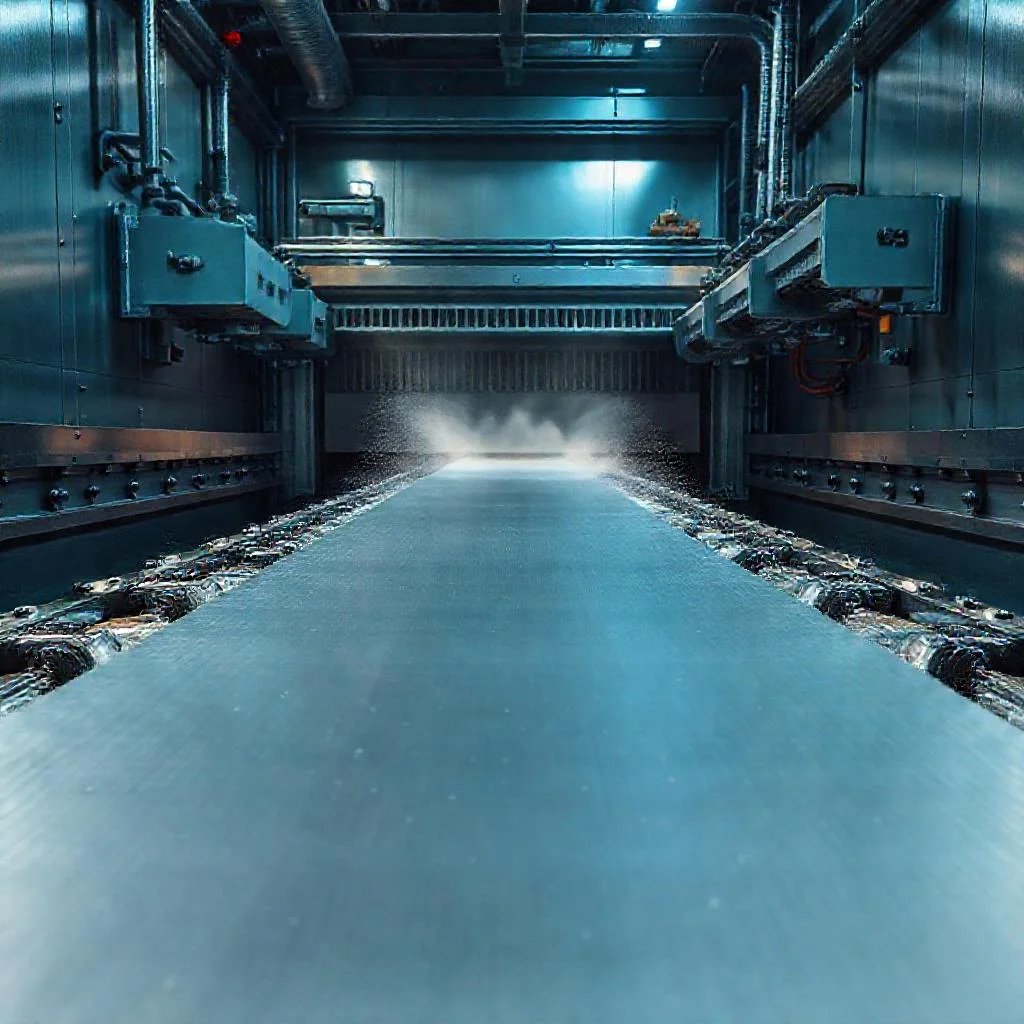

В промышленности используют туннельные сушилки с соплами Вентури, которые создают турбулентные завихрения, или воздушные ножи, формирующие плоские ламинарные потоки. Для лабораторных условий достаточно камеры с принудительной вентиляцией и регулируемым ТЭНом. Ключевой нюанс — очистка воздуха: компрессор без фильтра масляного тумана сведет на нет весь эффект, оставив жирную пленку на металле.
Самая частая проблема — недосушка под низкопрофильными компонентами, где капиллярные силы удерживают воду сильнее гравитации. Решение — наклон платы под углом 10–15 градусов на транспортере, чтобы вода стекала в сторону воздушного потока. Не забывайте про время: сушка горячим воздухом — это не магия, для толстых многослойных плат может потребоваться до 15 минут продувки, иначе влага останется во внутренних слоях.
Практические рекомендации для стабильного результата
Разработайте чек-лист перед запуском партии: проверьте влажность воздуха на входе (гигрометр должен показывать менее 30%), убедитесь, что фильтры чистые, а скорость конвейера соответствует теплофизическим свойствам вашего материала. Ведите журнал температурных профилей — повторяемость процесса важнее рекордной скорости на одной партии.
Если вы работаете с прототипами, используйте тестовый образец с тензодатчиком, чтобы измерить остаточную влажность. Капните каплю этанола на поверхность: если она испаряется без следов, значит, вода ушла полностью. И помните: хорошая сушка не только улучшает внешний вид, но и продлевает срок службы платы, избавляя её от скрытых дефектов, которые проявятся через месяцы эксплуатации.
Технологические параметры и режимы сушки горячим воздухом после травления
| Параметр / Характеристика | Оптимальное значение / Режим | Критические значения / Риски | Влияние на качество |
|---|---|---|---|
| Температура воздуха (рабочая) | 60–80°C — основной рабочий диапазон принудительной конвекции | Выше 90–100°C — образование оксидных пленок на чистой меди, изменение цвета, ухудшение паяемости | При 60–80°C влагоемкость воздуха возрастает в разы, вязкость падает — струя проникает в микропоры и переходные отверстия |
| Двухстадийный режим сушки | Стадия 1: мощный обдув холодным воздухом (снятие основной пленки влаги) Стадия 2: горячий этап (70–80°C) для финишной полировки поверхности |
Пропуск первой стадии — риск «запекания» влаги и солей в микропорах | Обеспечивает полное удаление влаги без образования сталагмитов из солей и окислов в местах испарения капель |
| Температурный профиль («пирамида») | Мягкий прогрев при 50°C для стабилизации температуры детали → кратковременный импульс при 70–80°C с высокой скоростью вентилятора | Резкий нагрев без предварительного прогрева — риск деформации термочувствительных материалов (гибкие подложки, пластик) | Стабилизирует температуру всей детали, предотвращает коробление и потерю точности размеров |
| Скорость потока воздуха | Турбулентные завихрения (сопла Вентури) или плоские ламинарные потоки (воздушные ножи) | Недостаточная скорость — не разрушается пограничный слой, процесс испарения замедляется | Разрушает пограничный слой у поверхности — главный барьер испарения; обеспечивает доступ в труднодоступные места (под компоненты) |
| Влажность воздуха на входе | Менее 30% относительной влажности (гигрометр) | Высокая влажность при рециркуляции — «гоняете влагу по кругу», процесс останавливается | Создает градиент парциального давления — теплый воздух удерживает больше влаги, движение обновляет слой у поверхности |
| Наклон платы | 10–15 градусов на транспортере | Горизонтальное расположение — капиллярные силы удерживают воду под низкопрофильными компонентами сильнее гравитации | Вода стекает в сторону воздушного потока, исключается недосушка под компонентами |
| Время сушки | До 15 минут продувки для толстых многослойных плат | Недостаточное время — влага остается во внутренних слоях многослойных плат | Полное удаление влаги из микропор и капиллярных зазоров; предотвращение скрытых дефектов |
| Очистка воздуха | Фильтры высокого качества, отсутствие масляного тумана от компрессора | Компрессор без фильтра — жирная пленка на металле сводит на нет весь эффект сушки | Чистота поверхности перед нанесением лаков, паяльных масок, фоторезиста; исключение водяных разводов |
| Контроль температуры (обратная связь) | Инфракрасные пирометры или термопары | Ориентация только на температуру воздуха в камере — плата всегда холоднее из-за испарения влаги | Точное управление температурным профилем; стабильность процесса на каждой партии |
| Ведение документации | Журнал температурных профилей, чек-лист перед запуском партии | Отсутствие повторяемости — погоня за рекордной скоростью на одной партии вместо стабильности | Обеспечение воспроизводимости качества; контроль остаточной влажности тестовым образцом (метод этанола) |
Частые вопросы о сушке полосы горячим воздухом после травления
Почему горячий воздух сушит эффективнее, чем простое испарение при комнатной температуре?
Горячий воздух удерживает значительно больше влаги, а принудительная конвекция постоянно обновляет слой воздуха у поверхности, создавая градиент парциального давления. Это не дает воздуху насытиться влагой и остановить процесс, превращая сушку в управляемую операцию.
Какая температура оптимальна для сушки и чем опасен перегрев?
Оптимальный режим — пирамида: мягкий прогрев при 50°C для стабилизации, затем кратковременный импульс при 70–80°C с высокой скоростью вентилятора. Выше 90–100°C на чистой меди образуются оксидные пленки, ухудшающие паяемость, а для гибких подложек перегрев чреват деформацией.
Почему влага остается под низкопрофильными компонентами и как с этим бороться?
Под компонентами капиллярные силы удерживают воду сильнее гравитации. Решение — наклон платы под углом 10–15 градусов на транспортере, чтобы вода стекала в сторону воздушного потока. Также важно учитывать, что для толстых многослойных плат может потребоваться до 15 минут продувки.
Какие ошибки в оборудовании сводят на нет эффект сушки?
Главная ошибка — использование компрессора без фильтра масляного тумана, который оставляет жирную пленку. Также критически важно осушать воздух при рециркуляции: иначе вы просто гоняете влагу по кругу, а не удаляете её.
Как проверить, что плата действительно полностью высохла?
Используйте тестовый образец с тензодатчиком или капните каплю этанола на поверхность: если она испаряется без следов, значит, вода ушла полностью. Также проверяйте влажность воздуха на входе — гигрометр должен показывать менее 30%.
