Механика дефекта: почему сталь не прощает контакта

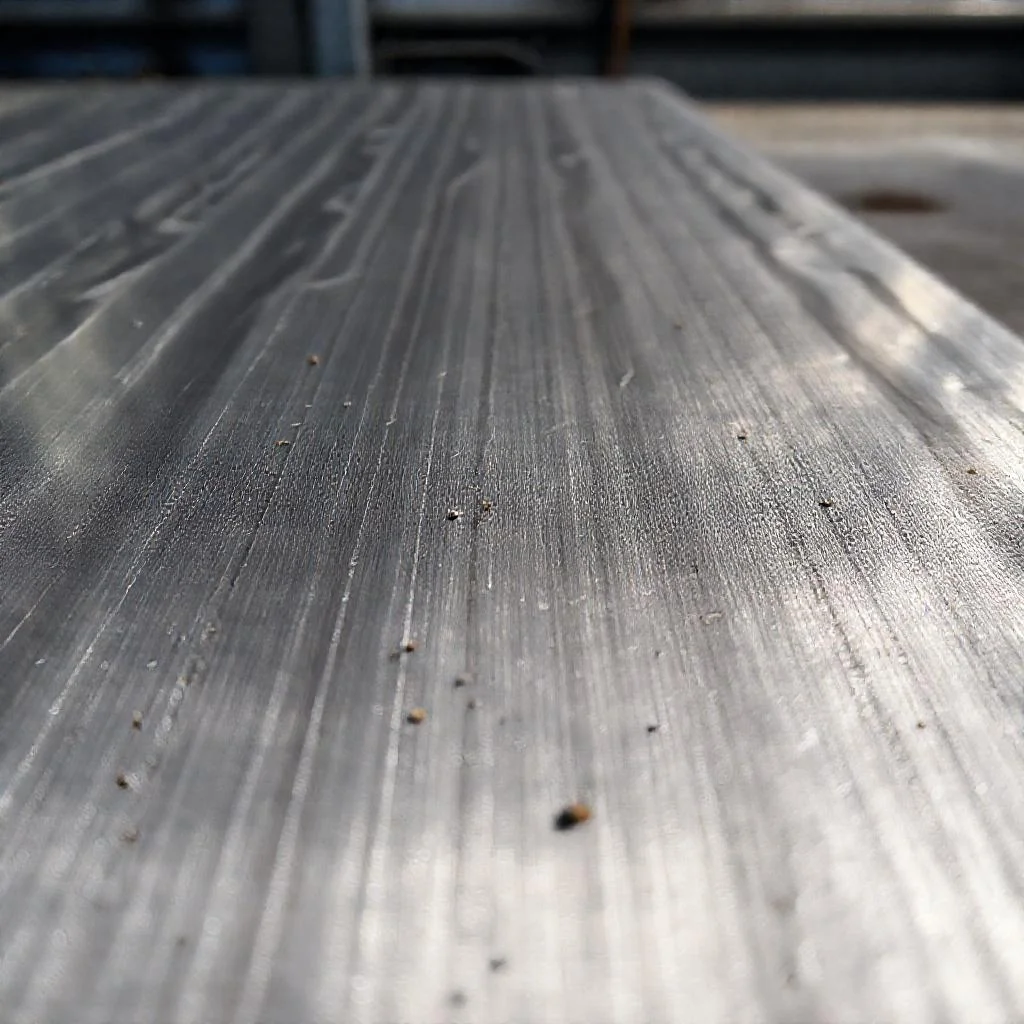

Продольные царапины на холоднокатаном листе — это не просто косметический изъян, а результат жесткого взаимодействия металла с более твердыми частицами или элементами технологической линии. В отличие от поперечных рисок, которые часто возникают при смотке рулона, продольные полосы тянутся вдоль направления прокатки, что сразу указывает на зону очага деформации или роль транспортировки. Глубина таких повреждений может варьироваться от микроскопических борозд до заметных канавок, которые впоследствии становятся концентраторами напряжения при штамповке.
Ключевая особенность холодной прокатки — отсутствие окалины, которая частично защищает металл при горячей обработке. Здесь любая микрочастица окалины с предыдущего передела, обломок кромки или посторонний абразив, попавший в зону контакта валков, способна процарапать идеально гладкую поверхность полосы. Материаловеды называют это явление абразивным износом, при котором твердость внедрившейся частицы должна превышать твердость основы как минимум в 1,3 раза. Именно поэтому так важен входной контроль подката и чистка технологического тракта.
Хладоны и их влияние: невидимый фактор трения
Для поддержания стабильной температуры валков и снижения усилия прокатки используются эмульсии и масла. Однако переработанная смазочно-охлаждающая жидкость (СОЖ) с высокой концентрацией металлической пыли и продуктов износа превращается в агрессивную абразивную суспензию. Когда система фильтрации не справляется с очисткой, частицы железа и карбидов циркулируют по контуру, попадая в зазор между рабочим и опорным валком. Визуально это проявляется как тонкие, но непрерывные продольные риски на всей длине полосы.
Второй аспект — потеря смазочных свойств. Если пленка эмульсии разрывается из-за перегрева или неправильной концентрации, возникает режим сухого трения. Даже при незначительной микроперовности валков, вершины микронеровностей начинают задирать поверхность листа, оставляя характерные следы в виде параллельных царапин. Контроль кислотного числа и уровня бактериального заражения СОЖ здесь становится критичным фактором, поскольку жизнедеятельность микроорганизмов снижает эффективность присадок.
Состояние валков: зеркало качества прокатки
Поверхность рабочих валков — это прямой отпечаток, который получает металл. Если на бочке валка имеются микротрещины, прижоги от аварийной остановки, или налипший слой металла, это неминуемо приведет к появлению продольных следов. Особую опасность представляют так называемые «навары» — участки, где частицы прокатываемой стали привариваются к валку из-за локального перегрева. Эти точки имеют высокую твердость и действуют как резец, снимающий стружку с поверхности листа.
Стоит учитывать и износ профиля валка. При выработке бочки возникает неравномерное распределение давления по ширине полосы. В зонах наибольшего контакта, где удельное давление максимально, вероятность проскальзывания и образования задиров резко возрастает. Регулярная шлифовка с контролем геометрии — это не прихоть технологов, а обязательная процедура, позволяющая сохранить эталонную чистоту поверхности. Именно игнорирование графиков перешлифовки чаще всего становится причиной систематического брака.
Тракт протяжки и петлевые накопители: скрытые риски
После выхода из клети полоса проходит через множество роликов, отклоняющих устройств и натяжных станций. Даже одна заклинившая втулка или изношенный подшипник, заставляющий ролик вращаться рывками, создает проскальзывание. При этом на листе остаются характерные продольные полосы, которые не исчезают при последующей дрессировке, а лишь заглаживаются. Особенно чувствительны к этому тонкие листы толщиной до 1 мм, которые легко деформируются под воздействием несогласованного натяжения.
Абразивные частицы, осевшие на поверхности роликов, работают как напоминание о том, что чистка оборудования экономит миллионы. Налипание грязи на транспортные ролики происходит быстрее всего в зонах, где полоса имеет остаточную влагу после удаления эмульсии. Для предотвращения дефектов на современных станах применяют вращающиеся щеточные устройства и системы сдува. Однако на устаревшем оборудовании человеческий фактор при проведении плановых регламентных работ остается главным барьером против царапин.
- Входной подкат: наличие окалины, закатов и «плен» с предыдущего передела
- Качество СОЖ: степень фильтрации ниже 60 мкм и высокая кислотность
- Режим шлифовки: несоблюдение класса чистоты поверхности валков
- Настройка натяжения: неравномерное усилие в петлевых ямах
- Микроклимат цеха: высокая влажность, вызывающая коррозию и налипание стружки
Влияние на потребительские свойства и экономику
Важно понимать, что продольные царапины — это не просто визуальный брак. На этапе глубокой вытяжки или гибки эти дефекты провоцируют разрыв металла, так как являются готовыми очагами трещинообразования. Для производства автомобильных панелей или корпусов бытовой техники такой материал отбраковывается безоговорочно, что бьет по карману как производителя, так и конечного потребителя. Даже если дефект не приводит к разрушению, ухудшается адгезия лакокрасочных покрытий, и на готовом изделии проявляются линии после окраски.
Решение проблемы лежит в комплексном подходе, который не терпит компромиссов. Внедрение автоматизированных систем контроля поверхности с техническим зрением позволяет отследить дефект на ранней стадии и вовремя остановить стан, предотвращая гигантский по метражу брак. Анализ статистики показывает, что до 70% всех случаев появления царапин связано с неудовлетворительным состоянием механического оборудования и нарушением технологической дисциплины.
«Холодная прокатка — это искусство баланса между давлением, скоростью и чистотой. Тот, кто контролирует микрон, управляет качеством тонны».
Скорость, натяжение и динамика: физика процесса
Скорость прокатки напрямую влияет на характер деформации. На высоких скоростях резко возрастает температура в очаге, что снижает эффективность смазки и увеличивает вероятность схватывания металла с валком. При превышении критической скорости масляная пленка разрушается, и абразивное воздействие микрочастиц становится доминирующим механизмом износа. Экспериментально доказано, что при увеличении скорости с 10 до 25 м/с глубина продольных рисок может возрасти в два раза при неизменном качестве подготовки оборудования.
Натяжение полосы играет не менее важную роль. Чрезмерное переднее натяжение снижает давление в очаге деформации, но увеличивает упругие деформации валков на выходе, создавая условия для микропроскальзываний. Неправильная настройка натяжения между клетями приводит к тому, что лист начинает «дышать» — вибрировать с высокой частотой. Эта вибрация вызывает периодическое нарушение контакта и способствует выкрашиванию микрообъемов металла с поверхности, которые тут же впрессовываются обратно, образуя задиры и риски. Победить этот дефект можно только путем калибровки всей системы автоматического регулирования натяжения.
Комплексный анализ причин образования продольных царапин
| Фактор | Механизм образования дефекта | Ключевые параметры/индикаторы | Метод контроля и предотвращения | Влияние на свойства |
|---|---|---|---|---|
| Входной подкат | Наличие окалины, закатов, «плен» на подкате. Частицы с предыдущего передела попадают в очаг деформации и внедряются в поверхность полосы. Твердость частицы в 1,3 раза выше основы — возникает абразивный износ. | Толщина окалины, размер включений, наличие закатанных дефектов. | Усиленный входной контроль, очистка технологического тракта, травление, удаление окалины. | Микрориски на поверхности, концентраторы напряжения при штамповке. |
| Состояние СОЖ (эмульсии) | Переработанная смазочно-охлаждающая жидкость с высокой концентрацией металлической пыли становится абразивной суспензией. Частицы железа и карбидов циркулируют, попадая в зазор между валками, оставляют длинные продольные риски. | Степень фильтрации (критично ниже 60 мкм), кислотное число, уровень бактериального заражения. | Регулярная фильтрация, контроль концентрации присадок, замена СОЖ, контроль pH, подавление микроорганизмов. | Снижение ресурса валков, ухудшение качества поверхности, адгезии покрытий. |
| Разрушение смазочной пленки | При перегреве или неверной концентрации эмульсии пленка разрывается — возникает сухое трение. Вершины микронеровностей валков задирают поверхность, оставляя параллельные следы вдоль прокатки. | Температура в очаге, расход СОЖ, концентрация эмульсии, скорость прокатки (разрушение при 25 м/с). | Мониторинг температуры, регулировка подачи эмульсии, соблюдение скоростного режима (10→25 м/с = риск удвоения глубины рисок). | Задиры, шероховатость, брак при глубокой вытяжке. |
| Состояние рабочих валков | «Навары» — приварившиеся частицы металла из-за локального перегрева, действуют как резец. Микротрещины, прижоги и налипший слой металла дают прямой отпечаток на полосе. | Чистота поверхности (класс шлифовки), наличие трещин, прижогов, неравномерная выработка бочки. | Соблюдение графиков перешлифовки, контроль геометрии профиля, выявление наваров УЗК или вихретоковым методом. | Продольные следы на всей длине полосы, неравномерная деформация. |
| Износ профиля валков | Выработка бочки → неравномерное распределение давления по ширине. В зонах наибольшего контакта растет удельное давление, возникает проскальзывание и задиры. | Отклонение профиля от эталонного, ширина зоны контакта. | Регулярная шлифовка с контролем геометрии, профилирование валков, частые замеры профиля. | Систематический брак, волнистость и риски по кромкам или центру. |
| Ролики и петлевые накопители | Заклинившие втулки, изношенные подшипники → рывковое вращение, проскальзывание. Налипшая грязь и абразив на транспортных роликах деформируют тонкий лист (до 1 мм). | Состояние подшипников, наличие налипаний, влажность полосы (коррозия), уровень натяжения. | Плановые регламентные работы, роторные щеточные системы, системы сдува, контроль натяжения в петлевых ямах. | Неисчезающие при дрессировке полосы, разрывы при вытяжке. |
| Настройка натяжения и динамика | Чрезмерное переднее натяжение увеличивает упругие деформации валков → микропроскальзывания. Вибрация полосы («дыхание») вызывает выкрашивание микрообъемов металла, которые впрессовываются обратно, образуя задиры. | Усилие натяжения, равномерность по ширине, частота вибраций (высокочастотные). | Калибровка автоматических систем регулирования натяжения, настройка межклетьевых усилий, демпфирование вибраций. | Скрытые очаги трещинообразования, разрушение при гибке. |
| Микроклимат цеха | Высокая влажность вызывает коррозию налипшей стружки, увеличение адгезии частиц к роликам и валкам, ускоренный износ. | Относительная влажность, наличие конденсата, коррозионные пятна. | Системы осушения воздуха, контроль влажности, защита открытых поверхностей ингибиторами. | Повышенный риск налипания абразива, поверхностная коррозия. |
Примечание: до 70% случаев появления царапин связано с состоянием механического оборудования и нарушением технологической дисциплины. Контроль каждого микрона поверхности валков и чистоты технологического тракта — главный фактор предотвращения дефекта.
Ключевые вопросы о происхождении продольных царапин
Какие основные источники абразивных частиц вызывают продольные царапины?
Основными источниками являются: окалина с горячекатаного подката, обломки кромок, металлическая пыль и продукты износа, накапливающиеся в СОЖ (смазочно-охлаждающей жидкости), а также посторонние абразивы, попадающие в зону контакта валков. Любая частица тверже металла основы минимум в 1,3 раза способна оставить царапину.
Как состояние рабочих валков и их шлифовка влияют на появление дефекта?
Состояние валков критично: микротрещины, прижоги, налипший металл («навары») и неравномерный износ профиля бочки действуют как резец, срезающий стружку с поверхности листа. Несоблюдение графика перешлифовки и класса чистоты поверхности валков является одной из главных причин систематического брака в виде продольных полос.
Какую роль играет смазочно-охлаждающая жидкость (СОЖ) в образовании царапин?
Загрязненная СОЖ с высокой концентрацией металлических частиц превращается в абразивную суспензию. Если система фильтрации не справляется, эти частицы циркулируют по контуру и попадают в очаг деформации, оставляя тонкие непрерывные риски. Также потеря смазочных свойств из-за перегрева или неправильной концентрации приводит к режиму сухого трения и задирам.
Как натяжение полосы и скорость прокатки провоцируют появление продольных рисок?
Чрезмерное переднее натяжение увеличивает упругие деформации валков и вызывает микропроскальзывания. Неправильная настройка натяжения между клетями приводит к высокочастотной вибрации листа, что способствует выкрашиванию микрообъемов металла. Высокая скорость прокатки (более 10-25 м/с) снижает эффективность смазки, разрушает масляную пленку и усиливает абразивный износ, увеличивая глубину рисок в два раза.
Почему продольные царапины считаются опасным дефектом для потребителя?
Царапины являются концентраторами напряжения. При глубокой вытяжке или гибке они провоцируют разрывы металла, а при окраске проступают в виде линий. Для производства автомобильных панелей или корпусов техники такой материал полностью отбраковывается, что приводит к прямым экономическим потерям.
