Почему «зеркало» металла — это вопрос выживания технологии

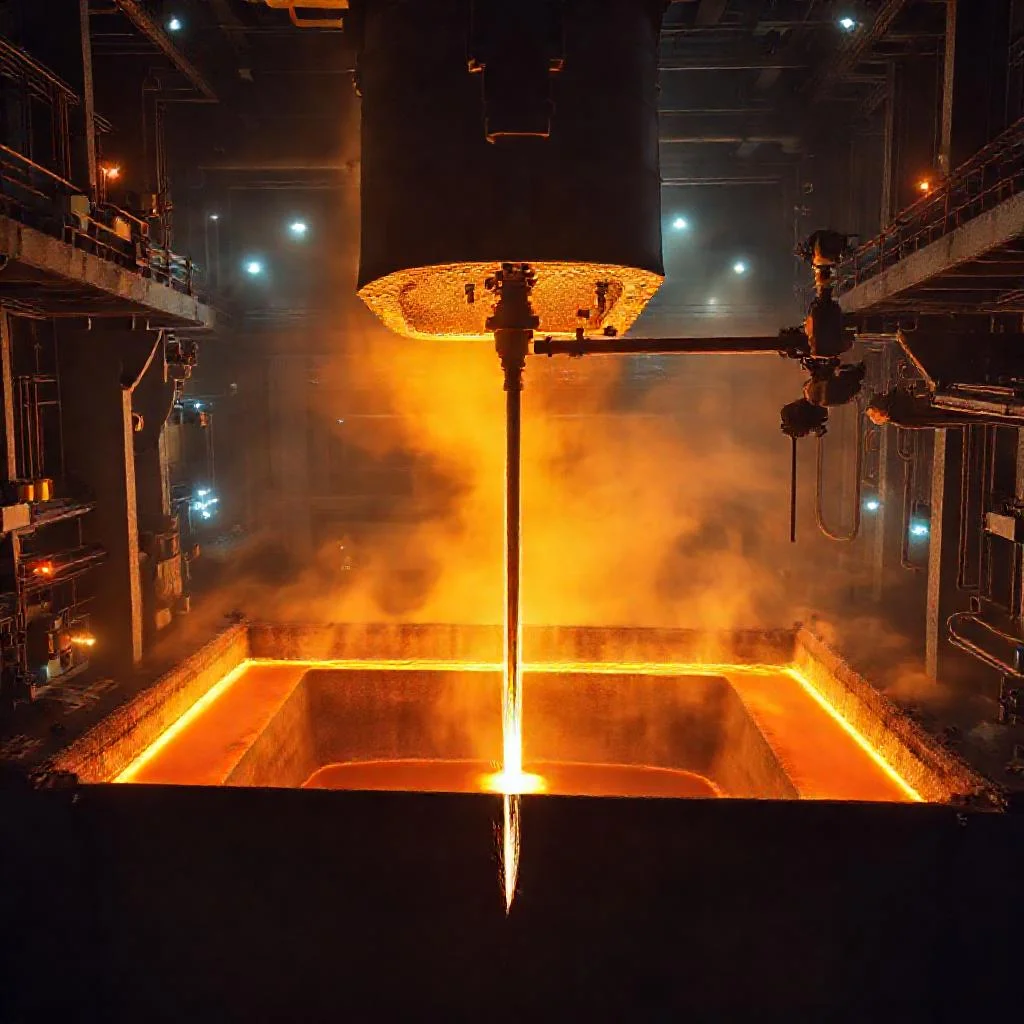

Представьте себе непрерывную разливку стали как сложный оркестр, где каждый инструмент должен звучать в унисон. Промежуточный ковш играет роль дирижера, задающего темп и динамику. Если уровень металла в нем «пляшет», то страдает не только качество заготовки, но и вся гидравлика и автоматика процесса. Постоянные колебания приводят к завихрениям, захвату шлака и, как следствие, к появлению неметаллических включений в готовом продукте.
Инженеры знают: стабильный уровень — это не просто параметр в журнале, это фундаментальное условие для минимизации внутренних дефектов сляба или сортовой заготовки. Без жесткого контроля зеркала металла невозможно говорить о воспроизводимости механических свойств готового проката. Поэтому системы стабилизации — это не роскошь, а жесткая необходимость для любого современного МНЛЗ, претендующего на звание высокотехнологичного производства.
Классическая механика: от шиберного затвора до весоизмерения
Самый распространенный способ удержания заданного горизонта — это управление потоком из сталеразливочного ковша с помощью шиберного затвора. Здесь работает принцип обратной связи: датчик (обычно радиоизотопный или лазерный уровень) отслеживает высоту металла, а контроллер корректирует степень открытия канала. Это замкнутый цикл, который требует высокой точности настройки сервопривода, иначе процесс превращается в бесконечную борьбу с инерцией.
Однако помимо прямого позиционирования, используется гравитационный метод, основанный на непрерывном взвешивании ковша. Система вычисляет скорость опорожнения и прогнозирует будущее изменение уровня в промежуточном ковше. Такой «предсказательный» подход позволяет компенсировать запаздывание, связанное с моментом срабатывания исполнительного механизма.
- Прямое регулирование стопором: минимальный отклик на возмущение, но высокие требования к огнеупорности и точности привода.
- Дросселирование шибером: плавная корректировка, но риск перекрытия сопла и зарастания канала алюминатами.
- Инертные газы: продувка аргоном через пористые пробки для гомогенизации и предотвращения настылей.
- Изменение скорости вытягивания: как временная мера компенсации при аварийных простоях.
Тонкая настройка: роль автоматизированных систем управления
Современные АСУ ТП уже не просто держат уровень, а анализируют динамику его изменения. Интеллектуальные алгоритмы на основе нечеткой логики позволяют предугадывать всплески, вызванные, например, сменой сталеразливочного ковша или прорывом кристаллизатора. Чем сложнее математическая модель, тем меньше оператор вмешивается в процесс, тем меньше вероятность человеческой ошибки.
Особое внимание уделяется адаптивным регуляторам, которые самообучаются в процессе плавки. Они учитывают износ шиберных плит, изменение температуры и вязкости шлака. Именно такой симбиоз предиктивной аналитики и точной механики позволяет достигнуть амплитуды колебаний уровня в пределах плюс-минус нескольких миллиметров, что считается стандартом качества на ведущих металлургических предприятиях мира.
Конструктивные хитрости промежуточного ковша
Иногда стабилизация достигается не только электроникой, но и грамотной гидравликой самой емкости. Установка перегородок, порогов и успокоителей (турмостатов) в рабочем пространстве ковша позволяет гасить кинетическую энергию падающей струи. Это снижает турбулентность внутреннего потока, что напрямую сказывается на ровности зеркала металла. Хорошо спроектированная футеровка работает на вас, даже когда автоматика временно отключается.
Практика показывает, что важна не только геометрия, но и правильная геометрия подачи аргона. Продувка через пористые вставки в днище создает так называемую «газовую подушку», которая подпирает металл снизу и не дает ему резко проседать. Но здесь нужен баланс: слишком интенсивное барботирование может перевернуть шлак и оголить металл, что спровоцирует вторичное окисление.
«Стабильный уровень металла в промежуточном ковше — это не цель, а следствие идеального взаимодействия механики, автоматики и огнеупорной начинки. Если вы нашли эту точку равновесия, вы получаете не просто ровный сляб, а экономическую стабильность всего завода».
Нештатные ситуации и стратегии восстановления
Несмотря на все ухищрения, металлургия остается средой с высокой степенью неопределенности. Прорыв корочки в кристаллизаторе, неполное открытие разливочного отверстия стальковша — все это приводит к резкому падению уровня. В таких случаях критически важна скорость реакции стопорного механизма. Пневматические или гидравлические толкатели должны мгновенно перекрыть подачу, не допуская полного осушения ковша.
Однако после устранения аварийной причины возникает вторая задача — как быстро восстановить уровень до технологической отметки, не переполнив ковш. Стратегия «мягкого» разгона (постепенное увеличение открытия шибера с контролем по датчику в течение 3-5 минут) позволяет избежать гидроудара и выброса металла через верх. Только после стабилизации зеркала можно плавно вернуться к штатной скорости разливки.
Итоговая цель любой системы — сделать процесс разливки «слепым» для металлурга. Когда стабильность уровня становится рутиной, появляется возможность сосредоточиться на улучшении микроструктуры сплава и снижении себестоимости тонны годного металла. Именно к этому и нужно стремиться, внедряя комплексные решения по контролю уровня.
Сравнительный анализ методов стабилизации уровня металла в промежуточном ковше
| Метод / Параметр | Прямое регулирование стопором | Дросселирование шибером | Гравитационный (весоизмерение) | Продувка инертным газом (аргон) | Изменение скорости вытягивания |
|---|---|---|---|---|---|
| Принцип действия | Управление потоком из сталеразливочного ковша via стопор (замкнутый цикл с датчиком) | Корректировка степени открытия канала шиберным затвором | Непрерывное взвешивание ковша, прогнозирование скорости опорожнения | Создание «газовой подушки» через пористые вставки в днище | Временная компенсация при аварийных простоях |
| Точность поддержания уровня | Высокая (амплитуда ± несколько мм при адаптивных регуляторах) | Средняя (плавная корректировка, но риск зарастания канала) | Высокая («предсказательный» подход, компенсация запаздывания) | Средняя (баланс: избыточное барботирование destabilizes) | Низкая (грубая компенсация) |
| Скорость реакции на возмущение | Минимальный отклик (мгновенное перекрытие при прорыве) | Средняя (зависит от сервопривода и инерции) | Прогностическая (опережает событие) | Низкая (инерционный процесс) | Мгновенная, но опасна (риск гидроудара) |
| Основные риски | Высокие требования к огнеупорности и точности привода | Перекрытие сопла, зарастание алюминатами | Требует точной калибровки датчиков | Переворот шлака, вторичное окисление при избыточной интенсивности | Влияет на качество заготовки, может вызвать прорыв |
| Зависимость от автоматики | Полная (сервопривод, контроллер) | Полная (замкнутый цикл) | Высокая (вычислительные алгоритмы) | Частичная (ручная настройка расхода) | Высокая (координация с МНЛЗ) |
| Конструктивные особенности | Требует точной механики стопора | Плиты шибера, гидравлика | Тензодатчики, системы взвешивания | Пористые пробки, перегородки, турмостаты | Требует жесткой синхронизации с тянущей клетью |
| Использование в нештатных ситуациях | Критически важно (мгновенное перекрытие) | Используется для «мягкого» разгона (3-5 мин) | Помогает прогнозировать аварийные просадки | Может усугубить ситуацию при прорыве | Основной инструмент при аварийных простоях |
| Влияние на качество металла | Минимизация включений, стабильное зеркало | Риск неметаллических включений из-за зарастания | Косвенное (через стабильность процесса) | Гомогенизация, предотвращение настылей | Потенциальные дефекты структуры |
| Экономическая эффективность | Высокая (снижение брака, воспроизводимость свойств) | Средняя (затраты на огнеупоры) | Высокая (минимизация отходов) | Низкая (затраты на аргон) | Низкая (риски брака) |
Частые вопросы о стабильном уровне металла в промежуточном ковше
Почему колебания уровня металла в промежуточном ковше так критичны для качества стали?
Колебания уровня создают завихрения и захват шлака в металл, что приводит к неметаллическим включениям в заготовке. Это напрямую ухудшает внутреннюю структуру сляба и снижает воспроизводимость механических свойств готового проката.
Какие основные способы управления потоком металла используются для стабилизации уровня?
Классические методы включают регулирование шиберным затвором или стопором на сталеразливочном ковше, а также гравитационный метод с непрерывным взвешиванием ковша для прогнозирования изменений уровня. Дополнительно применяют продувку инертными газами через пористые пробки.
Как современные автоматизированные системы помогают удерживать уровень металла?
Современные АСУ ТП используют интеллектуальные алгоритмы и нечеткую логику для предугадывания возмущений (например, при смене ковша). Адаптивные регуляторы самообучаются в процессе плавки, учитывая износ шиберных плит и свойства шлака, что позволяет удерживать колебания в пределах нескольких миллиметров.
Как конструкция самого промежуточного ковша влияет на стабильность зеркала металла?
Установка перегородок, порогов и турмостатов гасит кинетическую энергию падающей струи, снижая турбулентность. Правильная геометрия подачи аргона создает «газовую подушку», подпирающую металл снизу, что также помогает избежать резких просадок уровня.
Какие стратегии восстановления применяются при резком падении уровня металла в нештатной ситуации?
Критически важна мгновенная реакция стопорного механизма для перекрытия подачи. После устранения причины применяется стратегия «мягкого» разгона — постепенное увеличение открытия шибера в течение 3-5 минут с контролем по датчику, чтобы избежать гидроудара и переполнения ковша.
